Pneumatické ventily, elektromagnetické ventily a rozváděče patří mezi základní prvky pneumatických systémů, jejichž úkolem je řízení směru proudění pracovního média v pohonových okruzích. V našem sortimentu najdete rozváděcí ventily v mnoha variantách – s funkcemi 3/2, 5/2, 5/3 a se závity 1/8", 1/4", 3/8", 1/2". Pětcestné ventily (5/2, 5/3) se běžně používají pro řízení dvojčinných válců, zatímco třícestné ventily 3/2 ovládají jednčinné válce.
Charakteristika pneumatického ventilu
„Srdcem“ každého pneumatického systému je vhodně zvolený ventil. Od jeho typu závisí správná funkce celého okruhu. Při výběru je nutné znát především počet cest, požadovaný průtok a způsob ovládání ventilu.

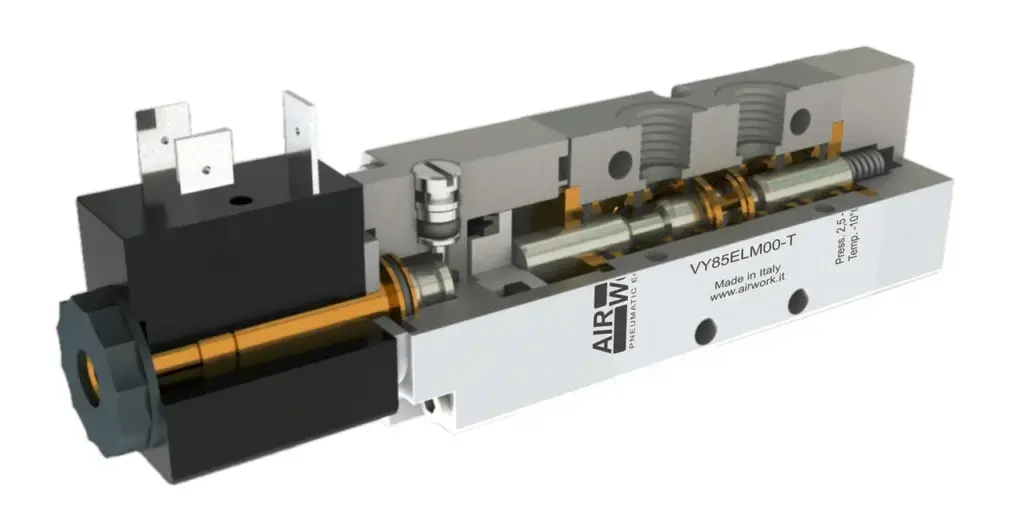

Řez elektromagnetického ventilu 5/2 firmy Airwork
Ventil 3/2 není možné použít pro ovládání dvojčinného válce – neumožňuje přívod signálu na obě strany pístu. V takovém případě použijeme vždy pětcestný ventil (5/2 nebo 5/3). Třícestné ventily 3/2 jsou určeny pro jednčinné válce. Pokud chceme výrobní linku plně automatizovat, volíme pneumatické ventily ovládané elektrickým signálem.

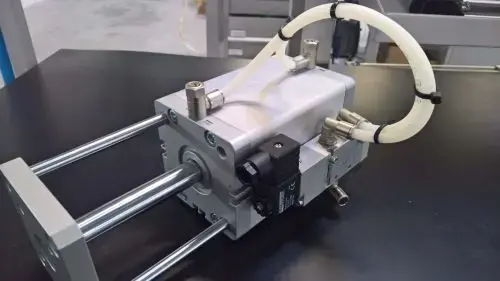

Pneumatické ventily mohou být montovány buď na ventilových ostrovech, nebo jako samostatné prvky v instalaci. Často se montují také přímo na pneumatické válce, čímž se výrazně zkrátí délka připojovacích hadic mezi ventilem a válcem.
Způsoby ovládání pneumatických a elektromagnetických ventilů
- ručně ovládané pneumatické ventily,
- nožní ventily,
- elektromagnetické pneumatické ventily,
- manuální ovládací ventily,
- ventily ovládané pneumatickým signálem,
- ventily typu Namur a mikroválce / mikrozávory.
Druhy elektromagnetických ventilů podle funkce
- pneumatický ventil 5/2 – monostabilní,
- pneumatický ventil 5/2 – bistabilní,
- pneumatický ventil 3/2 – normálně otevřený,
- pneumatický ventil 3/2 – normálně zavřený,
- pneumatický ventil 5/3 – se střední polohou uzavřenou.
Ruční pneumatické ventily
U ručně ovládaných pneumatických ventilů se změna polohy rozváděcího prvku provádí pomocí páky nebo otočné rukojeti. Jde o oblíbené řešení tam, kde není nutné elektrické ovládání a obsluha má k ventilu snadný přístup.
Nožní ventily
Nožní ventil plní podobnou funkci jako ruční ventil, ovšem ovládá se pomocí pedálu. Sešlápnutím pedálu dojde k přestavení rozváděče a aktivaci příslušného akčního členu. Řešení zvyšuje ergonomii práce a umožňuje obsluze mít ruce volné.
Elektropneumatické ventily
Elektropneumatický ventil se dnes používá prakticky ve všech odvětvích průmyslu. Je ovládán elektrickým signálem přivedeným na cívku elektromagnetu. Nabízíme ventily v mnoha funkcích (3/2, 5/2, 5/3) a se širokým rozsahem připojení (M5, 1/8", 1/4", 3/8", 1/2").

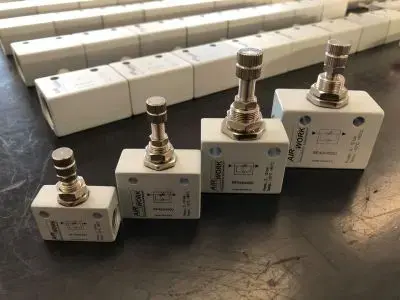

Jednocestné škrticí a zpětné ventily
Škrticí–zpětný ventil řídí průtok stlačeného vzduchu, a tím i rychlost pohybu pneumatického válce. Pro co nejpřesnější regulaci se doporučuje montáž škrticího ventilu přímo do komory válce. Alternativou je provedení „kostka“ montované do pneumatického potrubí.
Monostabilní ventily se po ztrátě ovládacího signálu automaticky vracejí do výchozí polohy. Bistabilní provedení vyžaduje dva střídavé signály a zůstává v poloze nastavené posledním impulsem.

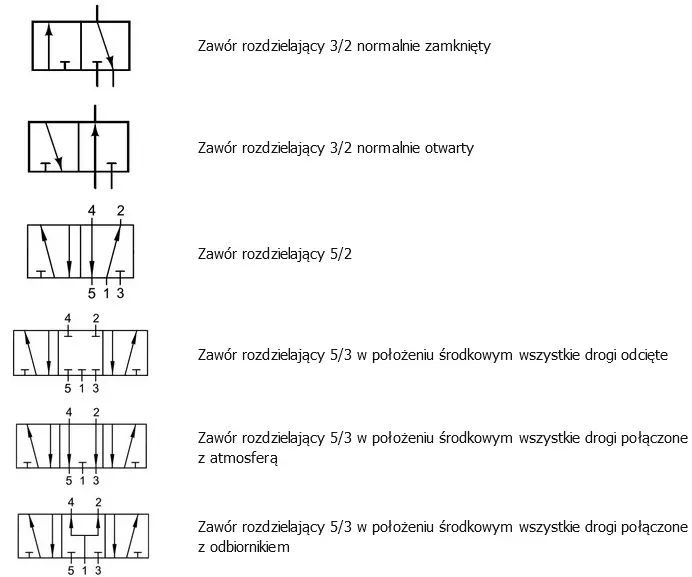

V tabulce níže jsou uvedeny nejčastěji používané grafické symboly pneumatických ventilů.

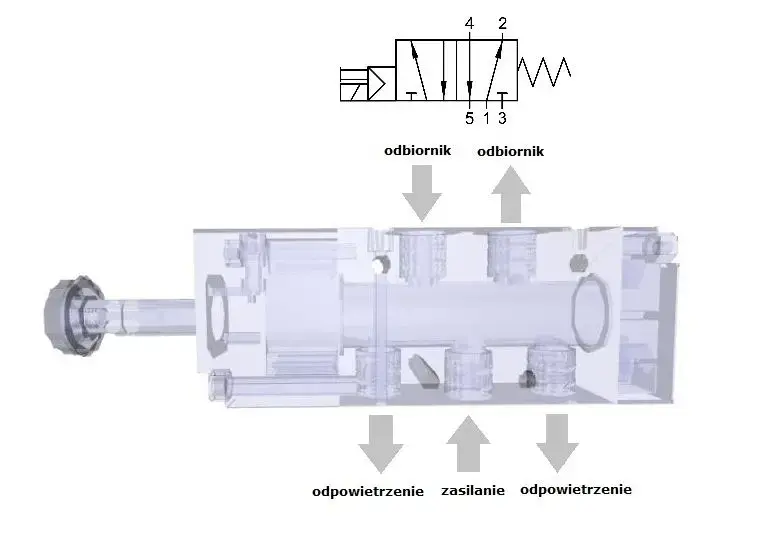

Schéma ventilu 5/2 ovládaného elektromagnetem
Způsoby montáže pneumatických ventilů
Pneumatické ventily se vyrábějí v provedení pro hadicové / závitové připojení a v deskovém (plátovém) provedení. Přívod a odfuk se u závitových ventilů připojuje pomocí přípojek a hadic; do odfukových otvorů se často instalují tlumiče hluku.
Deskové rozváděcí ventily se montují na základovou desku, čímž se podstatně sníží množství hadic a armatur v instalaci. Výhodou je také možnost umístit vedle sebe různé funkce ventilů – např. 3/2, 5/2 monostabilní i bistabilní či 5/3.
Pneumatické ventily a elektromagnetické ventily v naší nabídce
Ventily a elektromagnetické ventily patří k nejdůležitějším prvkům pneumatického systému. Odpovídají za řízení směru proudění média a za spínání či odpojování jednotlivých větví instalace. Z tohoto důvodu je výběr vhodného ventilu klíčový – je potřeba zohlednit charakter systému, jeho určení i provozní podmínky. Proto jsme připravili nabídku vysoce kvalitních ventilů, jejichž rozmanitost umožňuje přizpůsobit řešení téměř každé aplikaci.
V této kategorii najdete rozváděcí ventily s širokým spektrem použití, umožňující různé typy zapojení – mimo jiné 3/2, 5/2, 5/3. Typ 3/2 je ideální pro ovládání jednčinných válců, zatímco pětcestné ventily jsou optimální volbou pro válce dvojčinné. Výběr usnadňuje dostupnost všech běžných závitů – 1/8", 1/4", 3/8" a 1/2".
Náš e-shop nabízí pneumatické ventily a elektromagnetické ventily pro stlačený vzduch v různých provedeních, vhodné pro instalace s odlišnými podmínkami a účelem. Patří mezi ně například:
-

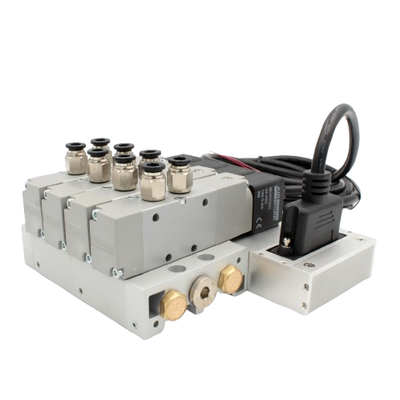

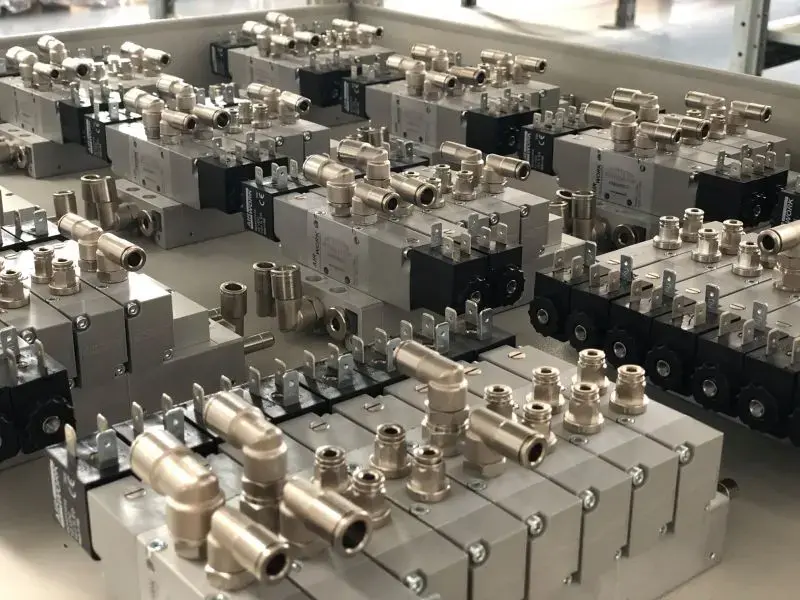

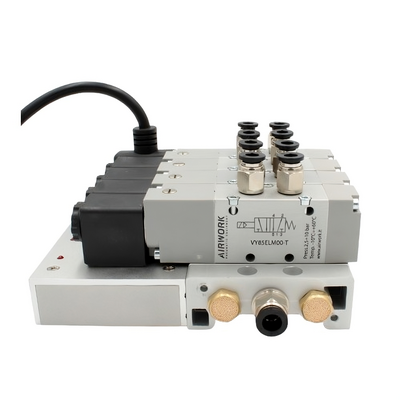

ventilové ostrovy – sestavy několika až desítek ventilů na jedné desce, které umožňují dosáhnout optimálních průtoků při kompaktních rozměrech a menším počtu napájecích kabelů;
-
ventily pro sériovou montáž – určené pro aplikace, kde je potřeba umístit velký počet ventilů těsně vedle sebe.
Z hlediska způsobu ovládání lze rozlišit:
-
ventily ovládané pneumaticky – používají se tam, kde není možné přivést řídicí kabeláž, a funkci řízení přebírá proud stlačeného vzduchu;
-
elektricky ovládané pneumatické ventily – elektromagnetické ventily s vysokou spolehlivostí, určené i pro náročnější podmínky;
-
ventily s tlačítkem – průtok média je spínán nebo vypínán ručně ovládaným tlačítkem;
-
ruční a nožní ventily – podobné ventilům s tlačítkem, přičemž ovládacím prvkem je joystick nebo pedál. Tato řešení se doporučují tam, kde je důležitý komfort obsluhy a možnost řízení průtoku bez přerušení hlavní práce.
Pneumatické ventily a elektromagnetické ventily na vzduch — nejčastější dotazy
Jak fungují pneumatické ventily?
Pneumatický ventil je klíčovým prvkem pneumatického systému a řídí průtok vzduchu v instalaci. Otevírá, zavírá nebo škrtí průtok pracovního média, například vzduchu, plynu nebo oleje. V závislosti na konstrukci může být ovládán ručně, elektricky nebo pneumaticky.
Jaké pneumatické ventily a elektromagnetické ventily nabízíme?
V nabídce našeho e-shopu najdete širokou škálu ventilů pro stlačený vzduch. K dispozici je elektropneumatický ventil vhodný pro aplikace se vzdáleným ovládáním, dále ruční pneumatické ventily pro jednoduché manuální řízení průtoku a mikroventily pro malé a kompaktní systémy.
Jak správně zvolit pneumatický ventil nebo elektromagnetický ventil?
Při výběru ventilu je třeba vycházet z parametrů konkrétního systému. Důležité jsou pracovní tlak, požadovaný průtok, typ připojení, druh média a prostředí, ve kterém bude ventil pracovat. U elektromagnetických ventilů je nutné zohlednit také typ a hodnotu napájecího napětí a způsob řízení.
Jak správně nainstalovat pneumatický ventil?
Montáž ventilu by měla probíhat podle pokynů výrobce. Je nutné zkontrolovat směr proudění média, správné utěsnění všech závitových spojů a vhodné uložení ventilu v systému. U odfukových otvorů se doporučuje instalace tlumičů hluku pro snížení akustické zátěže.
Na co se zaměřit při výběru kvalitního elektromagnetického ventilu a pneumatického ventilu?
U elektromagnetických ventilů je zásadní kompatibilita s elektrickým řídicím systémem a vhodný rozsah pracovních parametrů. U pneumatických ventilů se vyplatí sledovat spolehlivost, odolnost a dostupnost náhradních dílů. V našem sortimentu najdete také cívky a příslušenství pro pneumatické ventily , což usnadňuje servis i dlouhodobou údržbu instalace.
