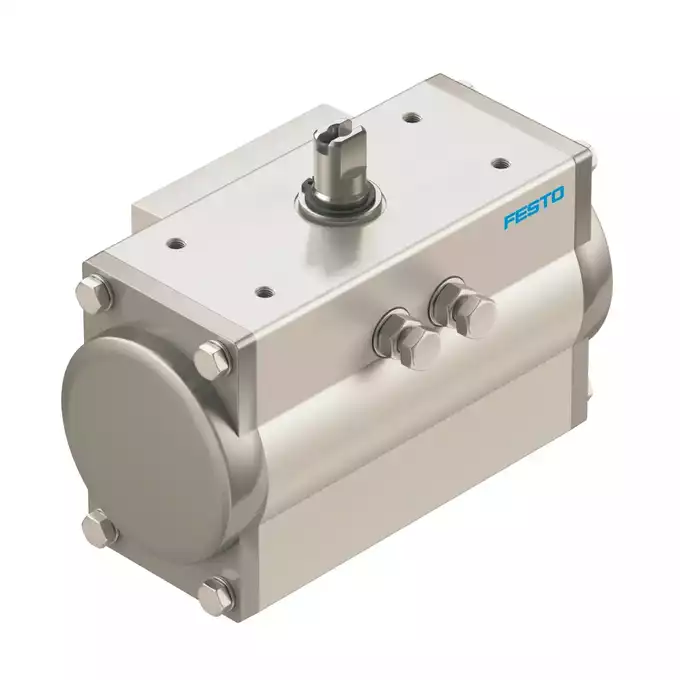

NAPĘD WAHADŁOWY DFPD-120-RP-90-RD-F0507 8048123 Festo

Festo
| Dostępny - wysyłka do 2 dni.
Cena netto: 1158,00zł
Cena brutto: 1424,34zł
W koszyku
Czas realizacji: 48h dla wybranych sztuk: 1
Magazyn Ilość Czas wysyłki
Centrum logistyczne MP1 10 szt. 48h
Producent: Festo
Kod: 8048123
Koszt dostawy: od 0,00zł - zobacz wszystkie

Opis

Napęd pneumatyczny dwustronnego działania DFPD-120-RP-90-RD-F0507 Festo

Karta danych do pobrania.

  • Przyłącze pneumatyczne G1/4
  • Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0° 117.4 Nm
  • Kąt obrotu 90 deg
  • Układ otworów w kołnierzu F0507
  • Połączenie wałka 17 mm
Parametry:
  • Wielkość napędu zaworu 120
  • Układ otworów w kołnierzu F0507
  • Kąt obrotu 90 stopni
  • Zakres regulacji pozycji końcowej przy 0°-5 stopień ... 5 stopień
  • Zakres regulacji pozycji końcowej przy znamionowym kącie obrotu-5 stopień ... 5 stopień
  • Głębokość połączenia wałka19 mm
  • Przyłącze zgodne z normą do zaworu procesowego ISO 5211
  • Pozycja montażu dowolny
  • Sposób działania dwustronnego działania
  • Konstrukcja Zębatka/zębnik
  • Kierunek zamykania zamykanie z prawej strony
  • Symbol00991265
  • Przyłącze zaworu zgodne z normą VDI/VDE 3845 (NAMUR)
  • Punkt podłączenia ustawnika i czujnika położenia jest zgodny z normą VDI/VDE 3845 wielkość AA 1
  • Typ urządzenia wg VDMA 66413Podzespół zabezpieczający
  • Funkcja bezpieczeństwa
  • Safety Integrity Level (SIL)do SIL 2 Low Demand mode do SIL 3 w redundantnej architekturze do SIL 1 High Demand mode
  • Certyfikat dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)Produkt nadaje się do zastosowań SRP/CS do SIL 2 Low Demand Produkt może być stosowany w częściach systemów sterowania związanych z bezpieczeństwem do SIL 1, High Demand do SIL 3 w redundantnej architekturze
  • Ciśnienie robocze0.2 MPa ... 0.8 MPa
  • Ciśnienie robocze2 bar ... 8 bar
  • Ciśnienie robocze29 psi ... 116 psi
  • Nominalne ciśnienie robocze0.55 MPa
  • Nominalne ciśnienie robocze5.5 bar
  • Nominalne ciśnienie robocze79.75 psi
  • Klasyfikacja morska patrz certyfikat
  • Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
  • Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
  • Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UEEPL Db (GB) EPL Gb (GB)
  • Ochrona przeciwwybuchowa Strefa 1 (ATEX) Strefa 1 (UKEX) Strefa 2 (ATEX) Strefa 21 (ATEX) Strefa 21 (UKEX) Strefa 22 (ATEX)
  • Jednostka certyfikująca DNV TAP00001CE TÜV Rheinland 968/V 1106.01/2023
  • ATEX-Kategoria: gaz II 2G
  • ATEX-Kategoria: pył II 2D
  • Rodzaj zabezpieczenia przed zapłonem dla gazu Exh IIC T4 Gb X
  • Ex-Rodzaj ochrony przed zapłonem pyłów Exh IIIC T105°C Db X
  • Ochrona przeciwwybuchowa Ex— temperatura otoczenia-20°C <= Ta <= +80°C
  • Medium robocze Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
  • Uwaga dotycząca medium roboczego/sterującego Punkt rosy min. 10°C poniżej temperatury otoczenia i medium Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
  • Zgodność z LABSVDMA24364-B1/B2-L
  • Temperatura przechowywania-20 °C ... 60 °C
  • Temperatura otoczenia-20 °C ... 80 °C
  • Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0°117.4 Nm
  • Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°117.4 Nm
  • Informacja o momencie obrotowym Roboczy moment obrotowy napędu nie może być wyższy niż podany w normie ISO 5211 maksymalny dopuszczalny moment obrotowy, w odniesieniu do wielkości kołnierza mocującego i sprzęgła.
  • MTTFd1126 lat
  • Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour)1.01E-7
  • PFD0.00142
  • Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0°-znamionowy kąt obrotu-0°10.4 l
  • Waga produktu4872 g
  • Połączenie wałkaT17
  • Przyłącze pneumatyczneG1/4
  • Informacja o materiałach Zgodność z dyrektywą RoHS
  • Materiał płyty przyłączeniowej Stop aluminium, anodowany
  • Materiał pokrywy Aluminiowy odlew ciśnieniowy, powlekany
  • Materiał uszczelnień NBR
  • Materiał obudowy Stop aluminium, anodowany
  • Materiał tłoka Aluminiowy odlew ciśnieniowy
  • Materiał łożyska Polioksymetylen
  • Materiał krzywki Nierdzewna stal stopowa
  • Materiał śrub Stal wysokostopowa nierdzewna
  • Materiał wałka Stal, niklowana
