Siłownik dwustronnego działania to najpopularniejszy model siłowników pneumatycznych znormalizowanych. Tego typu siłowniki dwustronne wykonano według normy ISO15552, która gwarantuje zamienność 1:1 z siłownikami od innych producentów. W naszej ofercie można znaleźć siłowniki dwustopniowe o różnych średnicach tłoka - od 32 mm do 125 mm.
Zastosowanie siłowników dwustronnego działania
Siłowniki dwustronnego działania to najczęściej wykorzystywany rodzaj siłowników pneumatycznych w przemyśle. Są stosowane wszędzie tam, gdzie kontrolowana praca tłoka tylko w jedną stronę jest niewystarczająca. Siłowniki dwustronne znajdziemy w różnych maszynach przemysłowych, zakładach produkcyjnych, liniach do pakowania czy sortowania. Służą na przykład do zdejmowania lub umieszczania przedmiotów na liniach produkcyjnych, otwierania i zamykania zapadni i ramion sortujących na taśmociągach, a także do kontroli urządzeń do podnoszenia i przemieszczania towarów. Są montowane w prasach pneumatycznych. Siłownik dwustronnego działania stosowane są w robotyce. Są odpowiedzialne także za zamykanie i otwieranie drzwi automatycznych w pojazdach komunikacji miejskiej. Sprawdzają się w różnych nietypowych i wymagających aplikacjach, chociażby takich, gdzie trzeba nimi zastąpić silniki i siłowniki elektryczne, które są podatne na zakłócenia.
Czym różnią się siłowniki dwustronnego działania od siłowników jednostronnego działania?
Siłowniki pneumatyczne zamieniają siłę ciśnienia powietrza w ruch liniowy. Po każdym ruchu, czyli skoku tłoka musi istnieć możliwość cofnięcia go do pozycji wyjściowej. Jeżeli do cofania tłoka używana jest sprężyna, mamy do czynienia z siłownikiem jednostronnego działania. Jeśli powrót tłoka realizowany jest także ciśnieniem powietrza, które wypełnia drugą komorę siłownika, to jest to siłownik dwustronnego działania.
Te pierwsze są zwykle używane tam, gdzie praca jest wykonywana tylko w jednym kierunku (jeden zwrot). Mogą to być takie operacje jak zaciskanie, pozycjonowanie, znakowanie czy przesuwanie.
Działanie siłowników dwustronnego działania jest szybsze oraz mocniejsze. Zużywają mniej energii, ponieważ aby wykonać tę samą pracę, nie jest potrzebna dodatkowa energia na pokonanie oporu sprężyny, jak to ma miejsce w siłownikach jednostronnego działania. Tam, gdzie to możliwe, stosuje się siłowniki jednostronnego działania, ale gdy ważna jest prędkość lub siła, stosuje się siłowniki dwustronnego działania.
Charakterystyka naszych siłowników pneumatycznych dwustronnego działania
Siłowniki dwustronnego działania szeroko wykorzystywane są w różnych gałęziach przemysłu. Do zalet siłownika pneumatycznego dwustronnego działania można zaliczyć nieskomplikowaną budowę oraz prostą obsługę. Siłownik dwustopniowy produkowany jest w zakresie średnicy 32 mm - 125mm. Tłoczysko wykonane ze stali C40, a na życzenie ze stali nierdzewnej. Ponieważ uszczelnienia siłownika dwustronnego wykonane są z poliuretanu - nie wymaga on smarowania. Ponadto siłownik dwustopniowy posiada wbudowany magnes na tłoku odpowiadający za sygnalizację położenia tłoka.
Oprócz standardowego modelu, pneumatyczny siłownik serii CZ produkowany jest w różnych konfiguracjach: dwustronnego działania, jednostronnego działania ze sprężyną, siłownik z blokadą tłoczyska, siłownik tandem.

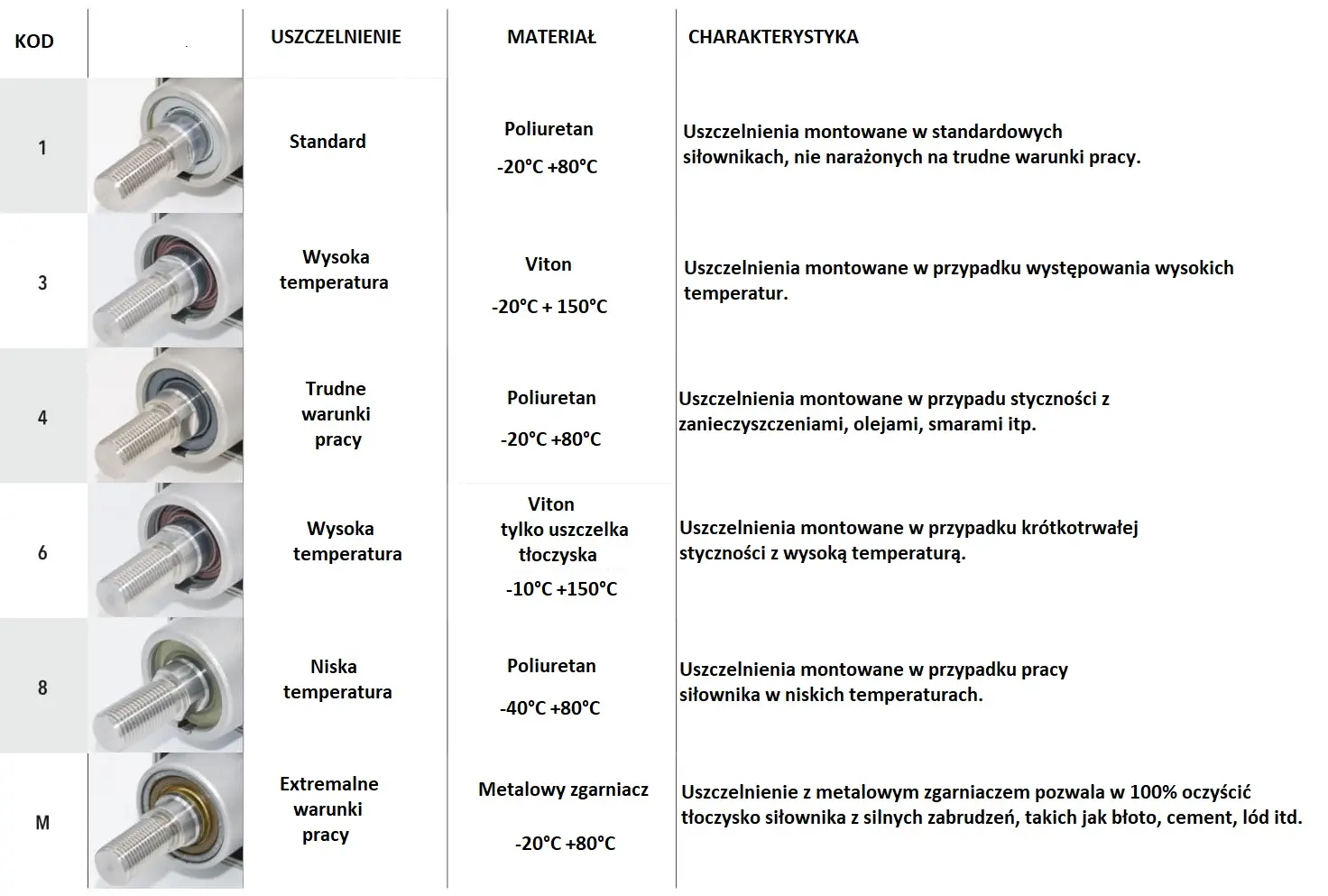

Dodatkową ich zaletą jest możliwość montażu takiego uszczelnienia, które idealnie sprawdzi się nawet w bardzo trudnych warunkach.
Zalety siłowników dwustronnego działania
Dobrej jakości siłowniki dwustronnego działania to urządzenia, które stosuje się w bardziej wymagających sieciach. Ich sposób działania sprawia, że sprawdzają się przy maszynach wymagających szybszej pracy siłowników wykonywanej z dużą częstotliwością. Siłownik pneumatyczny dwustronnego działania może z dużą precyzją wykonywać więcej operacji niż urządzenia jednostronne. Ponadto siłownik dwustopniowy jest bardziej ekonomiczny, ponieważ nie wymaga pobierania dodatkowej energii na powrót ustawienia, a sama konstrukcja jest stosunkowo prosta i bezawaryjna.
Zalety stosowania siłowników dwustronnego działania wynikają też z większej kultury pracy maszyny. Przy odpowiedniej regulacji za pomocą zaworów maszyna będzie wykonywała pracę powtarzalnie i bez obaw o niekontrolowany powrót tłoka. Dzięki temu siłownik hydrauliczny dwustronnego działania może przyczynić się do wydłużenia żywotności maszyny. Samo urządzenie można też z łatwością podłączyć do sieci, zestawić z zaworami, a w razie konieczności wymienić.
Podłączenie siłownika pneumatycznego dwustronnego działania
Kluczowe znaczenie dla tego, żeby siłowniki dwustronnego działania działały prawidłowo, ma sposób ich podłączenia. Mocowanie musi być stabilne i szczelne, a ponadto układ wymaga zastosowania dodatkowych akcesoriów. Wszystkie zgromadzone w tej grupie siłowniki dwustronnego działania są wyposażone w dwa otwory gwintowane w obudowie. Do nich można wprowadzić przyłącze gwintowane o odpowiedniej średnicy. Do przyłącza mocuje się przewody elastyczne lub stałe, a całe połączenie zachowa szczelność do uzyskania granicznego ciśnienia.
Każdy siłownik dwustronny powinien być zintegrowany z odpowiednim zaworem, który wymusza jego pracę. Najczęściej montuje się przed nimi zawory 5/2, czyli pozwalające na wysunięcie i schowanie się tłoka. Innym powszechnie stosowanym typem zaworu jest 5/3, w którym dodatkowo tłok może pozostawać w ustawieniu neutralnym. W zależności od wymaganej pracy siłownik hydrauliczny dwustronnego działania można podłączyć do zaworów ręcznych lub automatycznych.
Odmiany siłowników dwustronnego działania
Siłownik hydrauliczny dwustronnego działania to urządzenie występujące w kilku wariantach. W zależności od potrzeb można wybrać:
- siłowniki tłokowe;
- siłowniki nurnikowe;
- siłowniki membranowe;
- siłowniki workowe nazywane też dętkowymi.
W poszczególnych odmianach można wyróżnić inne cechy charakterystyczne siłowników dwustronnego działania. W ofercie sklepu Martechpneumatyka.pl znajdują się głównie akcesoria tłokowe. Takie siłowniki różnią się długością skoku, a zatem maksymalną długością wysunięcia trzpienia. Ponadto warto zwrócić uwagę na maksymalne dopuszczalne ciśnienie, jakie może występować w sieci. Każdy siłownik pneumatyczny dwustronnego działania może pracować w innych warunkach i przy odmiennym maksymalnym ciśnieniu roboczym.
Popularność siłownika pneumatycznego dwustronnego działania
Siłowniki dwustronnego działania wykonują prostą pracę, która jednak jest bardzo powszechnie wykorzystywana w przemyśle. Siłownik jest utrzymywany w każdej z pozycji za pomocą sprężonego powietrza. Zmian ustawienia nie odbywa się mechaniczne, a jedynie za pomocą impulsu. Nacisk odbywa się z tą samą siłą w obu kierunkach, dlatego praca jest stabilna i bezpieczna dla urządzenia.
Na popularność wpływa przede wszystkim możliwość bardzo uniwersalnego wykorzystania produktu. Siłowniki dwustronnego działania mogą służyć do otwierania i zamykania drzwi automatycznych. Są też stosowane do transportu materiałów na taśmach produkcyjnych. Sprawdzają się przy obsługiwaniu zaworów bezpieczeństwa lub przy obsłudze podnośników.
Siłownik pneumatyczny dwustronnego działania to urządzenie cieszące się popularnością także ze względu na jego trwałość. To produkt wykonany z wysokiej jakości materiałów, głównie aluminium i stali nierdzewnej. Ma prostą budowę i korzysta z siły sprężonego czystego gazu. Dzięki temu wytrzymuje w dobrym stanie przez długi czas. Dobrej jakości siłownik dwustronnego działania praktycznie nie ulega awarii i nie wymaga częstej wymiany.
Siłowniki pneumatyczne dwustronnego działania - najczęściej zadawane pytania
Sterowanie siłownikiem pneumatycznym dwustronnego działania - jak to wygląda?
Sterowanie siłownikiem pneumatycznym dwustronnego działania odbywa się poprzez zastosowanie zaworów sterujących, które kierują przepływ powietrza do odpowiednich komór tłoka. Zawory mogą być sterowane elektrycznie, manualnie lub pneumatycznie, co umożliwia precyzyjne kontrolowanie kierunku i siły ruchu tłoka. System sterowania pozwala na szybkie przełączanie między ruchem wysuwu i zwrotem, co jest kluczowe w dynamicznych aplikacjach przemysłowych.
Na czym polega zasada działania siłownika dwustronnego działania?
Nasze siłowniki pneumatyczne dwustronnego działania działają na zasadzie przemieszczania powietrza między dwoma komorami tłoka. Powietrze dostarczane jest do jednej komory, powodując wysunięcie tłoka, a następnie do drugiej komory, co skutkuje jego zwrotem. Ta zdolność do działania w obu kierunkach pozwala na większą wszechstronność i siłę działania, co jest wykorzystywane w wielu zastosowaniach przemysłowych.
Jak dobrać siłownik pneumatyczny dwustronnego działania?
Dobór odpowiedniego siłownika pneumatycznego dwustronnego działania zależy od kilku kluczowych parametrów, takich jak wymagana siła, skok tłoka, ciśnienie robocze oraz warunki środowiskowe. Należy także uwzględnić rodzaj montażu oraz wymiary fizyczne siłownika, aby zapewnić jego kompatybilność z maszyną i dostępną przestrzeń.
Jaką średnicę tłoka siłownika dwustronnego działania wybrać?
Oferujemy siłowniki pneumatyczne dwustronnego działania o różnych średnicach tłoków. Średnica tłoka powinna być dobrana na podstawie wymaganej siły działania. Siłowniki dwustronnego działania o średnicy tłoka 40 mm są stosowane w aplikacjach wymagających mniejszej siły. Gdy istnieje potrzeba zastosowania większej siły, częstym wyborem są siłowniki dwustronnego działania o średnicy tłoka 63 mm - to urządzenia dobrze zbalansowane pod względem wielkości i wydajności. Dla jeszcze większych sił wartymi rozważenia są siłowniki dwustronnego działania o średnicy tłoka 125 mm, które mają zdolność do obsługi ciężkich zadań przemysłowych. Ważne jest, aby wybrać średnicę, która najlepiej odpowiada ciśnieniu i wymaganiom specyficznego zastosowania.
